Guia de sistema de freio de automóvel para compradores globais e fornecimento de OEM

Conteúdo

1 O que um sistema de freio de automóvel realmente faz
2 Componentees do sistema de freio automotivo explicados
3 Como funciona um sistema de freio hidráulico
4 Comparando sistemas de freio automotivo a disco e tambor
5 Demanda de sistema de freio em todos os segmentos de veículos
6 Padrões de desgaste e vida útil dos componentes do freio
7 Escolhendo um fornecedor confiável de sistemas de freio e parceiro OEM
8 Fabricação de sistemas de freio automotivo OEM em escala
9 Compatibilidade regional de veículos para peças de freio
10 Práticas de manutenção que prolongam a vida útil do sistema de freio
11 Causas comuns de falha no sistema de freio
12 Perguntas frequentes sobre sistemas de freio automotivo

O que um sistema de freio de automóvel realmente faz

Um sistema de freio de automóvel converte a energia cinética do veículo em movimento em calor através do atrito controlado, desacelerando as rodas e parando o veículo ou mantendo-o no lugar em uma rampa. Cada moderno sistema de freio automotivo segue a mesma cadeia básica, independentemente do tamanho ou origem do veículo, uma entrada do motorista no pedal, uma transferência hidráulica ou mecânica dessa entrada e uma interface de fricção em cada roda que resiste à rotação. Uma vez compreendida esta cadeia, fica claro por que os componentes do sistema de freios precisam ser projetados e instalados como um conjunto combinado, e não como peças separadas e não relacionadas.

Quatro princípios de funcionamento regem quase todos os sistemas de freio automotivo na estrada: atrito entre uma pastilha ou sapata e uma superfície rotativa, alavancagem mecânica no pedal, multiplicação da pressão hidráulica através do circuito de fluido e dissipação de calor longe das superfícies de atrito. Um sistema de freio que funciona bem em uma dessas áreas, mas não nas outras, tende a aparecer como uma reclamação específica, sensação de pedal irregular, desbotamento em descidas longas ou ruído durante frenagens leves. Os compradores que compram peças de freio para revenda ou uso em frota geralmente analisam todos os quatro princípios em conjunto, em vez de julgar um único componente por si só.

Componentees do sistema de freio automotivo explicados

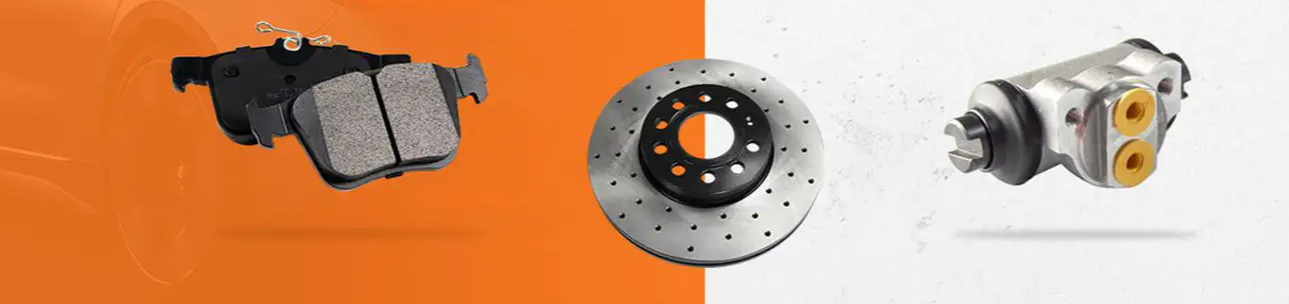

Um conjunto completo de componentes do sistema de freio abrange o conjunto do pedal, o circuito hidráulico e o conjunto de fricção em cada roda. A tabela abaixo agrupa as peças que comumente aparecem em automóveis de passeio, caminhões leves e veículos crossover, juntamente com sua localização geral e a função que cada uma desempenha dentro do sistema de freios automotivos.

Layout geral dos componentes para um circuito de freio típico de veículo de passageiros
Component	Localização Típica	Função Primária
Cilindro Mestre do Freio	Firewall, lado do pedal	Transforma a força do pedal em pressão hidráulica
Impulsionador de freio	Entre o pedal e o cilindro mestre	Amplifica o esforço do pedal do motorista
Linhas e mangueiras de freio	Chassi e cavas das rodas	Transporta fluido pressurizado para cada roda
Pinça e Pistão	Abrangendo o rotor	Prende as almofadas contra a face do rotor
Pastilhas de freio	Dentro da pinça	Superfície de fricção contra o rotor
Rotor ou disco	Montado no cubo da roda	Superfície rotativa que absorve o calor de fricção

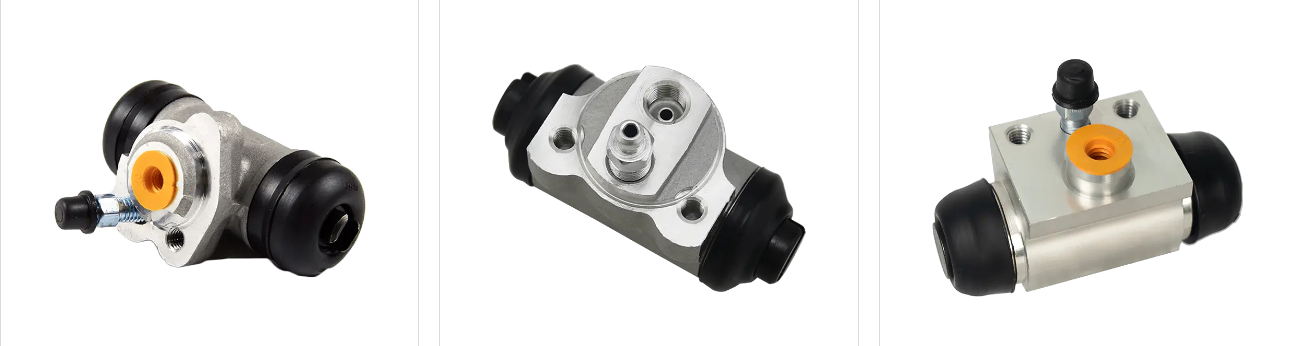

Cilindro de roda	Dentro do conjunto do tambor	Empurra os sapatos para fora contra o tambor
Sapatas de freio e tambor	Eixo traseiro em muitos modelos	Conjunto de fricção fechado para as rodas traseiras
Mecanismo de freio de estacionamento	Rodas traseiras ou eixo de transmissão	Mantém o veículo parado sem pressão hidráulica
Sensor de velocidade da roda	Perto do rolamento do cubo	Alimenta dados de rotação para a unidade de controle antibloqueio

As peças hidráulicas relacionadas à embreagem, incluindo o cilindro mestre e o cilindro escravo da embreagem, compartilham os mesmos princípios de fluido que o circuito hidráulico do freio, embora atuem na transmissão e não nas rodas. Os compradores que adquirem peças hidráulicas de freio e embreagem de um único fabricante de sistemas de freio automotivo geralmente acham mais fácil combinar compostos de vedação, tamanhos de furo e especificações de fluido entre os dois sistemas.

Como funciona um sistema de freio hidráulico

Quase todos os automóveis de passageiros e veículos comerciais ligeiros na estrada utilizam um sistema de freio hidráulico em vez de puramente mecânico, porque o fluido hidráulico transmite força de maneira uniforme e quase instantânea a todas as rodas. A sequência abaixo descreve o ciclo operacional desde o momento em que o pedal é pressionado até o momento em que a roda desacelera.

O motorista pressiona o pedal do freio e o booster amplifica esse input mecânico.
O cilindro mestre converte a força amplificada em pressão hidráulica dentro do fluido de freio.
A pressão viaja através das linhas de freio e mangueiras para cada roda quase sem perda.
Nas rodas dianteiras, os pistões das pinças empurram as pastilhas contra a face do rotor.
Nas rodas traseiras, os pistões da pinça ou os cilindros das rodas empurram as sapatas para fora contra um tambor.
O atrito entre as pastilhas ou sapatas e a superfície giratória converte o movimento em calor e a roda fica mais lenta.
Quando o pedal é liberado, as molas de retorno e as vedações puxam os pistões para trás e o fluido retorna para o cilindro mestre.

Como o circuito de fluido é vedado, qualquer bolsa de ar ou umidade dentro das linhas é comprimida em vez de transmitir força, o que é um dos motivos pelos quais um pedal esponjoso geralmente sinaliza que um sistema de freio hidráulico precisa de sangramento ou troca de fluido. O gráfico abaixo mostra, em um índice relativo e não em uma unidade absoluta, como uma entrada modesta do pedal é progressivamente multiplicada em uma força de fixação muito maior no momento em que atinge o compasso de calibre.

Progressão de força ilustrativa através de um circuito de freio hidráulico, os valores são um índice relativo e não unidades medidas

Comparando sistemas de freio automotivo a disco e tambor

A maioria dos layouts de sistemas de freios automotivos usa freios a disco no eixo dianteiro e freios a disco ou tambor no eixo traseiro. Os freios a disco expõem o rotor ao ar livre, de modo que normalmente liberam calor mais rapidamente e mantêm melhor seu desempenho sob repetidas frenagens bruscas. Os freios a tambor envolvem a superfície de fricção, o que geralmente torna a integração do freio de estacionamento mais simples e pode manter o conjunto mais silencioso em baixa velocidade, embora o design fechado gerencie o calor com menos eficiência durante a frenagem sustentada. A comparação de radar abaixo representa ambos os layouts em seis atributos práticos em uma escala de um a cinco.

Layout do freio a disco Layout do freio a tambor, pontuado de um a cinco em cada atributo

Nenhum dos layouts é universalmente melhor; a escolha certa depende da carga por eixo, do segmento do veículo e de como o freio de estacionamento deve funcionar. É por isso que muitos catálogos de fabricantes de sistemas de freio automotivo ainda carregam pinças de disco e peças de tambor lado a lado, em vez de eliminá-las completamente.

Demanda de sistema de freio em todos os segmentos de veículos

O diâmetro do rotor, a contagem do pistão da pinça e o composto da pastilha geralmente variam de acordo com o peso do veículo e o uso pretendido. Plataformas e veículos mais pesados que transportam ou rebocam cargas impõem uma demanda mais sustentada ao sistema de freios do automóvel do que um sedã leve de passageiros. O gráfico de colunas abaixo apresenta um índice de demanda relativa em quatro segmentos de veículos comuns, sendo os sedãs definidos como base em cem.

Índice de demanda relativa do sistema de freios por segmento de veículo, sedãs indexados em cem

Os veículos comerciais leves apresentam a maior demanda relativa principalmente porque o peso carregado varia amplamente entre um percurso vazio e um percurso com carga completa, o que exige mais do material de atrito e do comportamento de resfriamento do rotor. Os veículos orientados para o desempenho apresentam um índice mais baixo aqui apenas porque a amostra reflecte a procura de condução diária e não a utilização em pista, onde os seus requisitos aumentam acentuadamente.

Padrões de desgaste e vida útil dos componentes do freio

A espessura das pastilhas de freio diminui em um padrão bastante previsível sob a condução normal na cidade e na rodovia, embora o clima, o terreno e o estilo de direção mudem a curva. O gráfico de linhas abaixo ilustra um padrão de desgaste típico, desde uma pastilha nova até uma espessura onde normalmente é necessária a substituição.

Espessura restante típica da pastilha em relação à quilometragem sob uso misto em cidade e rodovia

Fatores comuns que alteram a curva de desgaste mais rápida ou mais lentamente
Fator	Efeito na taxa de desgaste
Paradas frequentes e condução na cidade	Desgaste mais rápido devido a repetidas paradas em baixa velocidade
Cruzeiro constante na estrada	Desgaste mais lento com menos pontos finais
Descidas de montanha ou colina	Desgaste mais rápido e maior exposição ao calor
Condições de carga ou reboque	Desgaste mais rápido devido à maior energia cinética por parada
Clima costeiro ou de alta umidade	Desgaste mais rápido relacionado à corrosão no hardware

Escolhendo um fornecedor confiável de sistemas de freio e parceiro OEM

Compradores avaliando um fabricante de peças de freio ou um fornecedor de sistema de freio de automóvel geralmente pondere algumas prioridades práticas antes de fazer um pedido. A precisão dimensional e a consistência de montagem tendem a ser mais importantes, uma vez que um suporte de pinça ou furo de cilindro mestre que esteja mesmo ligeiramente fora da especificação pode afetar a sensação do pedal ou causar desgaste prematuro da vedação. O gráfico de barras horizontais abaixo classifica as prioridades de avaliação comuns num índice de importância relativa.

Índice de importância relativa para critérios comuns de avaliação de fornecedores de freios

Além da precisão dimensional, os compradores buscam Peças de freio OEM geralmente procuram uma ampla gama de cobertura de veículos para que um fabricante de sistemas de freios automotivos possa suportar diversas plataformas em vez de um único modelo. As embalagens que protegem os rotores e as pinças durante o transporte de longa distância, juntamente com a rotulagem clara para aplicações em veículos europeus, americanos, russos, japoneses e coreanos, também reduzem erros de classificação quando as peças chegam a um armazém regional.

Confirme se o fornecedor pode oferecer suporte a peças hidráulicas de freio e embreagem, o que simplifica a compra para oficinas que atendem ambos os sistemas.
Pergunte sobre a amplitude da gama de modelos, uma vez que um catálogo que abrange milhares de números de peças geralmente sinaliza uma cobertura mais ampla de veículos.
Revise a rapidez com que um fornecedor pode responder a solicitações de peças personalizadas para aplicações menos comuns em veículos.
Verifique se a embalagem e a rotulagem são adequadas ao mercado de destino e não a um único padrão genérico.

Fabricação de sistemas de freio automotivo OEM em escala

Yancheng Yanitiger Auto Parts Co., Limited trabalha como fabricante de peças de freio e embreagem, produzindo cilindros mestres de freio, cilindros escravos de freio, cilindros mestres de embreagem, cilindros escravos de embreagem, pinças e pastilhas de freio em uma ampla gama de modelos. O catálogo abrange mais de três mil modelos de produtos e mais de mil variantes de sapatas e pastilhas de freio construídas para aplicações em veículos europeus, americanos, russos, japoneses e coreanos, o que atende compradores que precisam de um único fabricante de sistemas de freio automotivo para diversas plataformas regionais ao mesmo tempo.

Indicadores de escala de fabricação para a linha de produtos de freios e embreagem
Indicadores de escala de fabricação para a linha de produtos de freios e embreagem
Anos de experiência em peças automotivas	Categorias de produtos	Países Exportadores
20	3000	30

A linha de produção utiliza uma linha doméstica de tambores e rolos construída com base na tecnologia japonesa Panasonic, combinada com um sistema integrado de agendamento de pedidos SAP e uma plataforma de colaboração com fornecedores. Essa configuração permite que um pedido de lote pequeno para uma aplicação de veículo menos comum seja executado junto com lotes de produção maiores sem interromper nenhum dos cronogramas, o que é importante para compradores que precisam de programas de sistemas de freio de automóveis OEM e peças de reposição de reposição da mesma fonte.

Compatibilidade regional de veículos para peças de freio

A configuração dos freios tende a seguir os hábitos regionais de design do veículo, tanto quanto segue o peso bruto do veículo. A tabela abaixo resume os padrões gerais em cinco grandes grupos regionais de veículos.

Padrões gerais de configuração de freios por grupo regional de veículos
Grupo Regional de Veículos	Tipos de veículos comuns	Notas de configuração do freio
Europeu	Automóveis de passageiros compactos e médios	Disco dianteiro emparelhado com disco ou tambor traseiro dependendo do acabamento
americano	Sedãs, picapes e SUVs grandes	Rotores maiores e pinças multipistão em plataformas mais pesadas
Japonês	Sedãs e hatchbacks compactos e médios	Pacotes leves de rotor e pinça
Coreano	Carros e crossovers compactos e médios	Layout semelhante às plataformas japonesas com montagem específica do modelo
Russo	Caminhões leves e modelos de passageiros para climas frios	Componentes especificados para maior tolerância à temperatura e exposição à corrosão

Práticas de manutenção que prolongam a vida útil do sistema de freio

Alguns hábitos de rotina ajudam muito a manter o sistema de freio de um automóvel funcionando de forma consistente entre os principais serviços.

Inspecione a espessura da pastilha e da sapata em intervalos regulares de manutenção, em vez de esperar que um ruído de advertência apareça.
Verifique o nível e a cor do fluido de freio, pois o fluido escurecido geralmente indica contaminação por umidade.
Fazer a sangria do circuito hidráulico de acordo com um horário adequado ao veículo e ao clima local.
Inspecione os rotores e tambores quanto a marcas, manchas de calor ou desgaste irregular durante o serviço de rotina.
Confirme se os pinos deslizantes da pinça e os cilindros da roda se movem livremente para evitar contato irregular com as pastilhas.
Ajuste e teste o mecanismo do freio de estacionamento para que ele permaneça firme sem deslocamento excessivo da alavanca ou do pedal.
Evite arrastar levemente o pedal por muito tempo em descidas longas e, em vez disso, use uma marcha mais baixa para ajudar a controlar a velocidade.

Causas comuns de falha no sistema de freio

A maioria das falhas no sistema de freios remonta a um punhado de causas recorrentes, cada uma com um sintoma bastante reconhecível.

Causas recorrentes de problemas no sistema de freio e seus sintomas típicos
Causa	Sintoma Típico	Fator Contribuinte
Contaminação de fluidos ou umidade	Pedal esponjoso ou afundando	Intervalos prolongados entre trocas de fluidos
Material de fricção desgastado	Ruído de guincho ou rangido	Alta quilometragem sem inspeção
Rotor empenado ou marcado	Pulsação sentida através do pedal	Ciclos térmicos repetidos a partir de paradas bruscas
Apreensão da pinça ou do cilindro da roda	Veículo puxa para um lado	Corrosão ou falta de lubrificação nos pinos deslizantes
Ar preso nas linhas	Sensação de pedal suave e inconsistente	Sangramento inadequado após o serviço
Desvanecimento do freio	Poder de parada reduzido em descidas longas	Calor sustentado além da faixa de trabalho do material de fricção

Perguntas frequentes sobre sistemas de freio automotivo

Perguntas comuns que compradores e motoristas fazem sobre sistemas de freios automotivos
Q1: O que é um sistema de freio de automóvel É o conjunto completo de peças, hidráulicas, mecânicas e eletrônicas, que desaceleram um veículo ou o mantêm parado, convertendo movimento em calor por meio do atrito.	Q2: Como funciona um sistema de freio hidráulico A força do pedal é amplificada por um booster, convertida em pressão de fluido no cilindro mestre e transportada através de linhas seladas para empurrar pastilhas ou sapatas contra um rotor ou tambor.
Q3: Quais são os quatro tipos de sistemas de frenagem Freios a disco, freios a tambor, freios de estacionamento ou de emergência e freios regenerativos usados juntamente com freios de fricção em veículos híbridos e elétricos.	Q4: Quais são as principais partes de um sistema de freio Cilindro mestre, booster, linhas e mangueiras, pinças ou cilindros de roda, pastilhas ou sapatas, rotores ou tambores e o mecanismo do freio de estacionamento.
Q5: Quanto tempo duram os sistemas de freio Geralmente, as pastilhas e as sapatas precisam ser substituídas bem antes das peças hidráulicas, e a vida útil varia muito de acordo com o estilo de direção, o terreno e o clima.	Q6: O que causa falha no freio Contaminação de fluidos, material de fricção desgastado, ar preso nas linhas, pinças emperradas e calor sustentado além da faixa de trabalho do material de fricção.
Q7: Como você mantém um sistema de freio Inspecione regularmente a espessura das pastilhas, monitore a condição do fluido, sangre as linhas dentro do cronograma e verifique se as pinças e o freio de estacionamento se movem e seguram corretamente.	Q8: Qual é a diferença entre ABS e freios convencionais O ABS usa sensores de velocidade das rodas para modular a pressão e evitar o travamento das rodas durante frenagens bruscas, enquanto um sistema convencional aplica pressão sem esse ajuste automático.
